BOBO



Lo scopo principale di questo vettore è di consentirmi di collaudare i miei motori ibridi e relativi apparati elettronici.
Ho cercato di costruire un missile che non potesse raggiungere delle quote elevate.
Bobo si presenta con una forma diversa dal normale, al posto delle alette stabilizzatrici ci sono dei tubi rastremati e questo va a complicare la sua progettazione.
Di seguito un disegno 3D con le dimensioni principali.


Dimensioni

Altre immagini 3D del vettore

Figura 3D

Figura 3D


Di seguito il progetto fatto con Rocksim.

RockSim

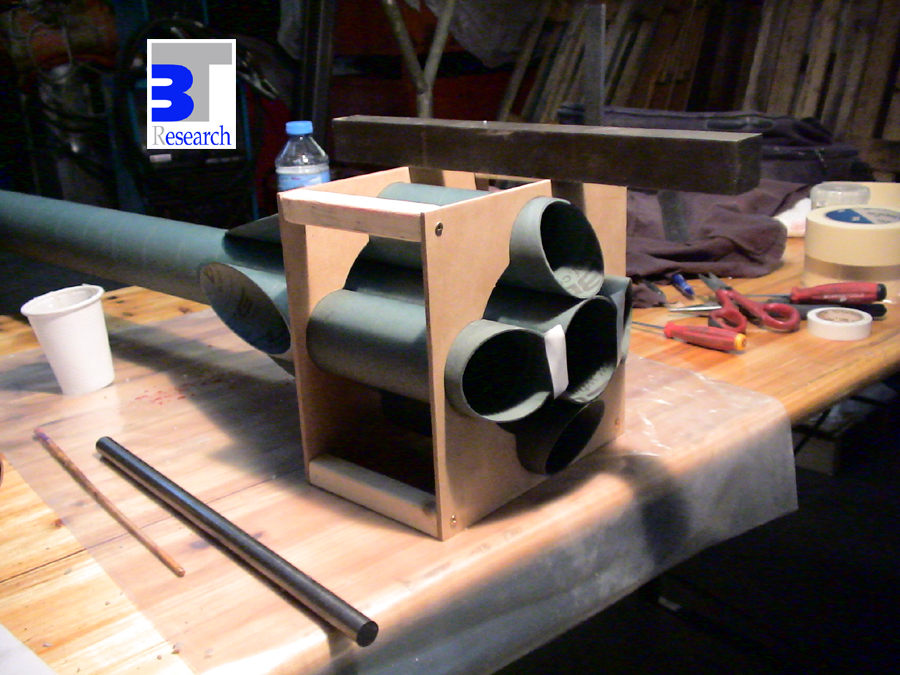

Per incollare le pinne tubolari al corpo missile, ho costruito un piccolo castello in legno che mi consente di tenerle in posizione.

CASTELLO PINNECASTELLO PINNE


CASTELLO PINNE

Di seguito il risultato finale.

PINNE

Il vettore come propulsore può usare sia il BP0 sia il BP40, per poter far questo ho costruito due diversi alloggiamenti per il motore in alluminio.
Come si presenta il castello motore.

CASTELLO MOTORE

Il sistema di recupero e a doppia espulsione per mezzo di pistoni, comandato da un'elettronica ridondante.

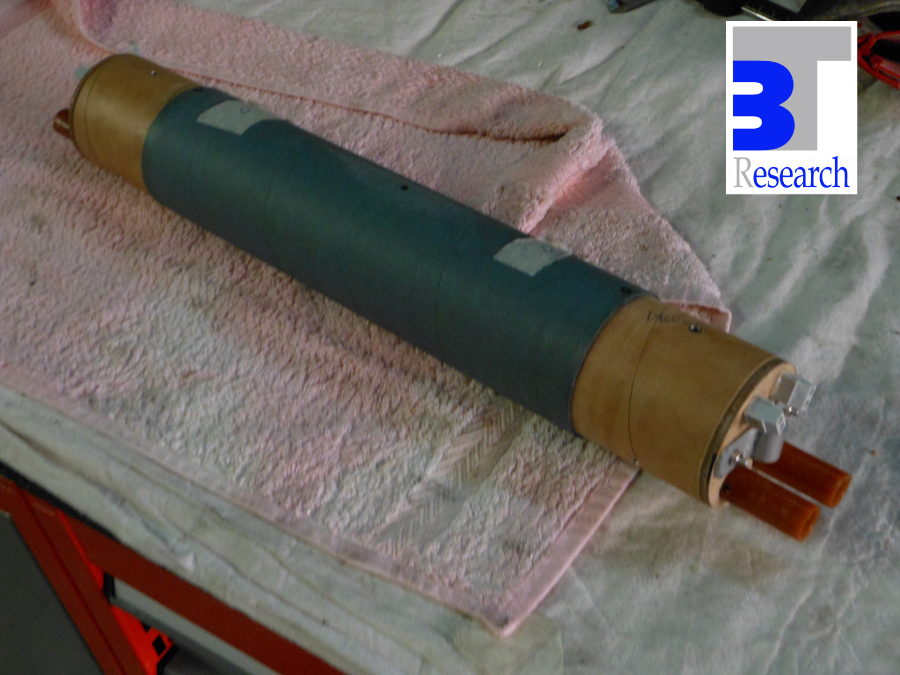

L'ebay è costruita in modo da consentire il rapido montaggio di apparati diversi e quindi poter testare le varie soluzioni.
Ogni carica di espulsione ha il suo contenitore e l'accenditore a lei dedicato.

EBAY

CONTENITORI
Contenitori dal lato drogue con i morsetti per gli accenditori e l'anello per il fissaggio cavi recupero


ALTIMETRIBATTERIE

Nella parte interna dell'ebay, da un lato del pannello porta elettronica si trovano i due altrimetri, mentre dalla parte opposta le batterie lipo  per alimentare i vari apparati.

Sucessivamente è stato installato il sistema di recupero formato dai due paracadute e dalle shock cord.


SISTEMA RECUPEROSISTEMA RECUPERO

Di seguito come si presenta BOBO finito senza verniciatura.

FINE

FINE1
