DEDALO
|
|
Ho deciso di costruire un vettore che sia veloce nella costruzione poco
costoso e che mi serva per testare componenti vari e varie soluzioni
tecniche.
L'ideale è costruire un vettore modulare composto da sezioni che
possono essere sostituite o modificate a seconda dell'esigenza,
naturalmente motorizzato con un motore che ha dei costi di gestione
molto bassi.
In casa ho trovato una sezione di coda diametro 66mm in vetroresina
dotata di 4 pinne in balsa rivestite in vetroresina.
Dei tubi commerciali da 2,1' e la relative ogive.
Per il sistema sistema di recupero ho deciso di usare una doppia
espulsione classica.
Mediante Rocksim ho stabilito le dimensioni di massima e fatto alcune
simulazioni questo è il risultato.
Poi sono passato alla progettazione vera e propria del tutto.
Ho cominciato con il finire la parte di coda che ho trovato gia fatta
raccordando le pinne con il tubo di supporto mediante dei filetti di
rinforzo con uno stucco fatto con della resina epossidica.
Un problema che si è presentato è come
raccordare la parte di coda con i tubi da 2,1' commerciali.
Ho optato per fare un cono di raccordo in alluminio che viene fissato
mediante delle viti, questo mi consente di rendere il tutto
smontabile.
Inoltre ho anche approfittato per ricavare, in questo cono, un supporto
per il motore.
Sempre in alluminio ho costruito il cono finale
con il fermamotore.
![FERMOMOTORE FERMOMOTORE](FOTO/DEDALO/CONO%20FERMAMOTORE.jpg)
Con
un tubo commerciale ho ricavato l'allogiamento per il paracadute
drogue; il tutto è collegato al cono di raccordo mediante viti.
Qui sotto il risultato ottenuto.
![PARTE POSTERIORE PARTE POSTERIORE](FOTO/DEDALO/DIETRO.jpg) ![PARTE DIETRO1 PARTE DIETRO1](FOTO/DEDALO/DIETRO1.jpg)
Per
la costruzione del vano porta elettronica o ebay ho usato dei tubi
commerciali da 2,1' e relativi accoppiatori; le ordinate sono state
ottenute in G10 e tagliate con CNC.
La parte anteriore è dotata di inserti filettati per poter fissare il
tubo per alloggiare il paracadute main.
Questa è la parte che nel tempo sarà modificata o costruita in varie
versioni, questo mi servirà per testare degli apparati elettronici
vari.
![EBAY ESTERNA EBAY ESTERNA](FOTO/DEDALO/EBAY%20ESTERNA%20COMPLETA.jpg) ![EBAY FRONTE EBAY FRONTE](FOTO/DEDALO/EBAY%20FRONTE.jpg)
![EBAY SMONTATA EBAY SMONTATA](FOTO/DEDALO/EBAY%20SMONTATA.jpg) ![EBAY SMONTATA 1 EBAY SMONTATA 1](FOTO/DEDALO/EBAY%20SMONTATA1.jpg)
![EBAI ELETTRONICA EBAI ELETTRONICA](FOTO/DEDALO/EBAY%20PARTE%20INTERNA%20ELETTRONICA.jpg) ![EBAY DIETRO EBAY DIETRO](FOTO/DEDALO/EBAY%20PARTE%20INTERNA%20DIETRO.jpg)
L'alloggiamento del paracadute principale o main è stato ricavato da un
tubo commerciale, per l'espulsione ho scelto di usare un pistone.
Per la sua costruzione ho usato una parte di un accoppiatore e
una ordinata in G10.
![PISTONE PISTONE](FOTO/DEDALO/PISTONE%20ESPULSIONE%20MAIN.jpg) ![PISTONE OGIVA PISTONE OGIVA](FOTO/DEDALO/ANTERIORE%20OGIVA.jpg)
L'ogiva è munita di spine di sicurezza in materiale
plastico ( Shear Pins )
questo per evitare che si sfili in modo accidentale; quando
avviene l'espulsione le spine si tagliano e l'ogiva
è libera.
![PERNO SICUREZZA PERNO SICUREZZA](FOTO/DEDALO/PERNO%20SICUREZZA.jpg) ![PERNO SICUREZZA1 PERNO SICUREZZA1](FOTO/DEDALO/PERNO%20SICUREZZA1.jpg)

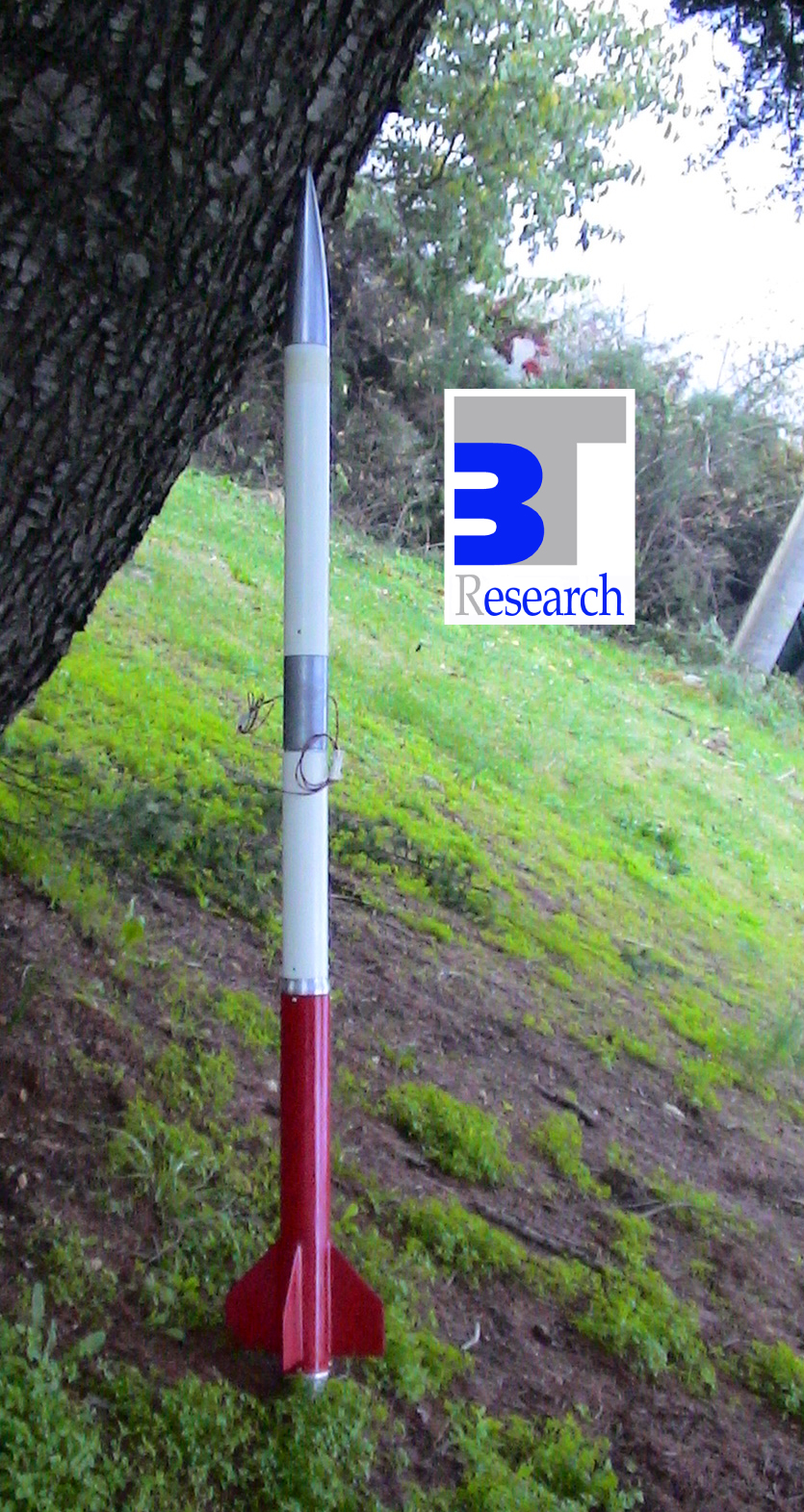

Ho eseguito la finitura del tutto e la verniciatura, questo è il
risultato finale.
Adesso non rimane che installare l'elettronica e i sistemi di recupero
ed eseguire le prove di espulsione.
Per la motorizzazione ho deciso di usare il motore ibrido sperimentale
BP0.
Ho fatto la prova di espulsione
Il main è stato espulso correttamente devo solamente rendere il pistone
leggermente più lasco.
L'espulsione del drogue non mi soddisfa; voglio usare un pistone
anche in questo caso, quindi modificare leggermente la parte
posteriore del razzo.
Ho aggiunto il pistone per l'espulsione del drogue e modificato
laggermente la parte posteriore.
Il missile si è allungato di circa 80 mm.
![ESPULSIONE DAVANTI ESPULSIONE DAVANTI](FOTO/DEDALO/ESPULSIONE%20DAVANTI.jpg) ![ESPULSIONE DIETRO ESPULSIONE DIETRO](FOTO/DEDALO/ESPULSIONE%20DIETRO.jpg)
Nelle foto sopra
come si presenta Dedalo separato con i sistemi di recupero espulsi.
|
|
|
|
